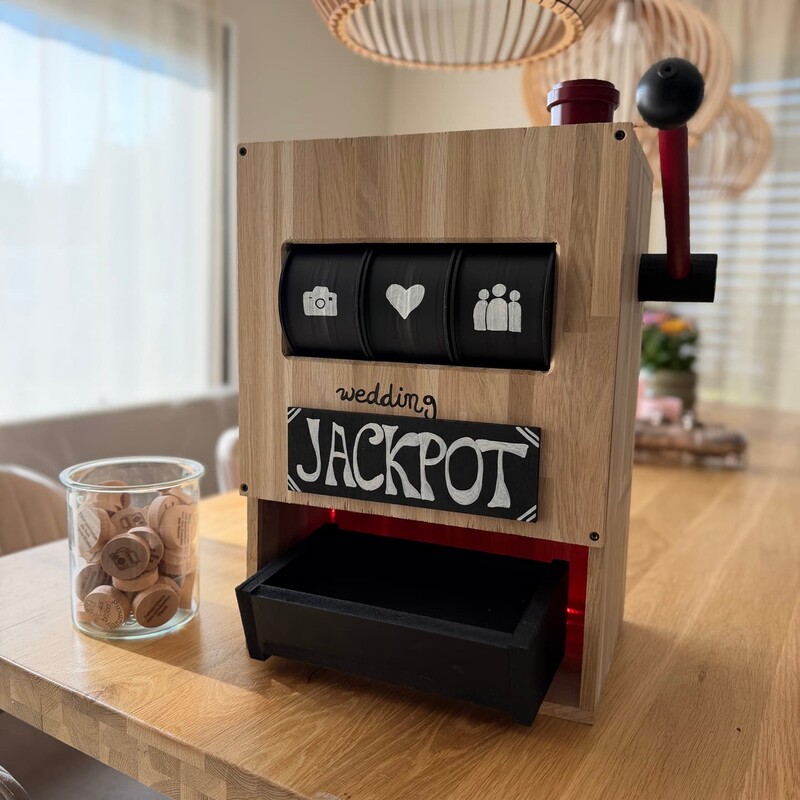

DIY: Einarmiger Bandit als Hochzeitsgadget

Du suchst nach einem ausgefallenen Hochzeitsgeschenk? Unser Creator Phil Merten @einfach.phil zeigt Dir in seiner Schritt-für-Schritt-Anleitung, wie Du mit wenigen Materialien und etwas Geschick Dein besonderes Hochzeitsgadget ganz einfach selbst bauen kannst.

Einarmiger Bandit: Die Anleitung

Benötigtes Material:

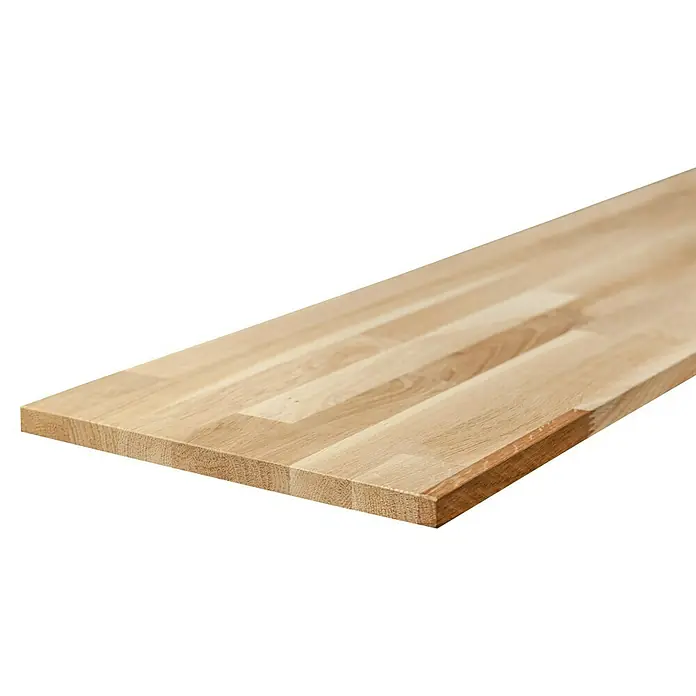

• 2 Leimholzplatten, Eiche, 12,5 mm
• 1 MDF-Platte, 16 mm

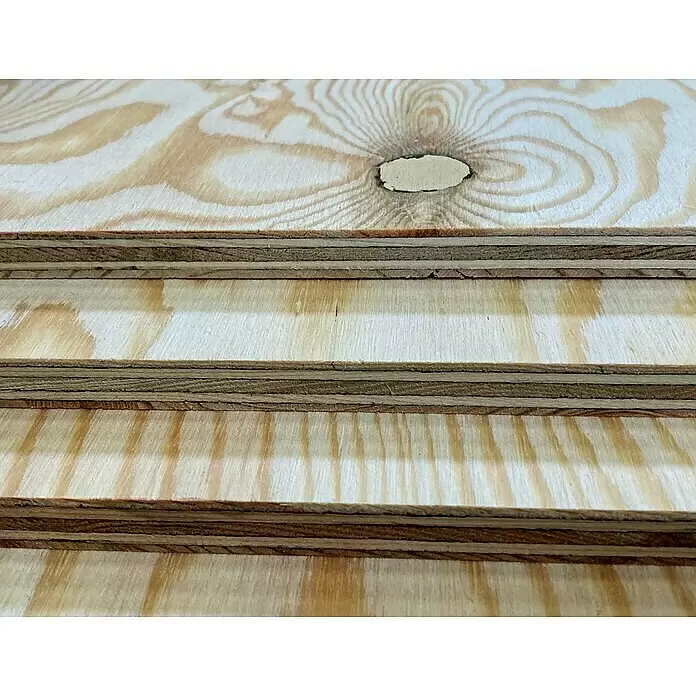

• 1 Sperrholzplatte, 12 mm
• 3 Rundholz, Ø 45 mm, je 1 m
• 1 Rundstab, Ø 20 mm, 1 m
• 1 Holzkugel, 20 mm
• 1 KG-Rohr, Ø 50 mm

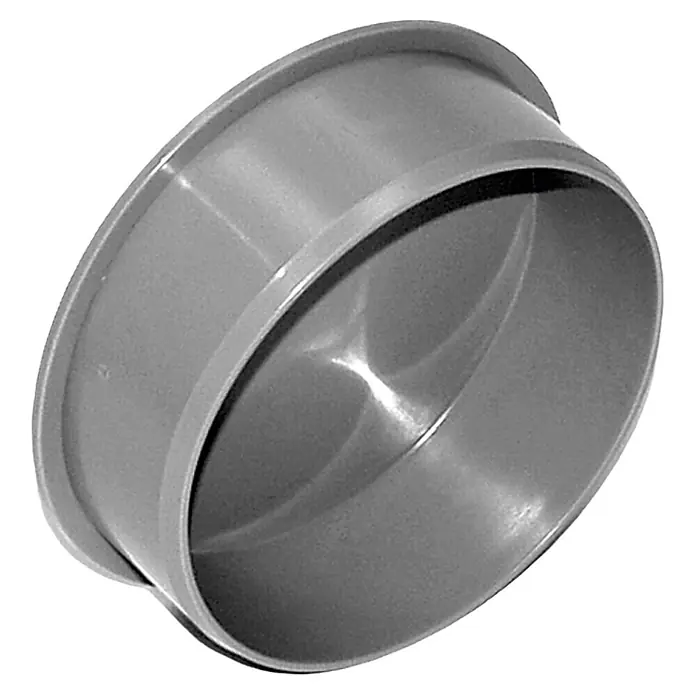

• 6 HT-Rohr-Endkappen

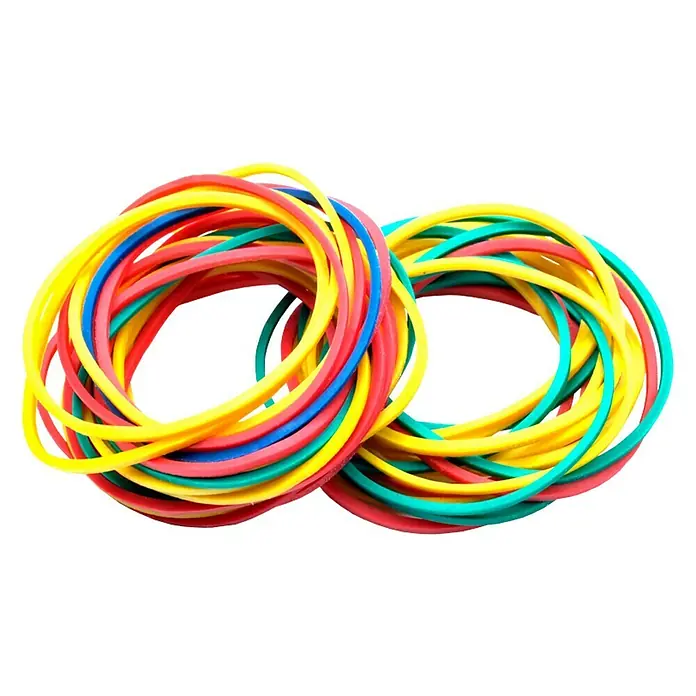

• 1 Pack Gummibänder

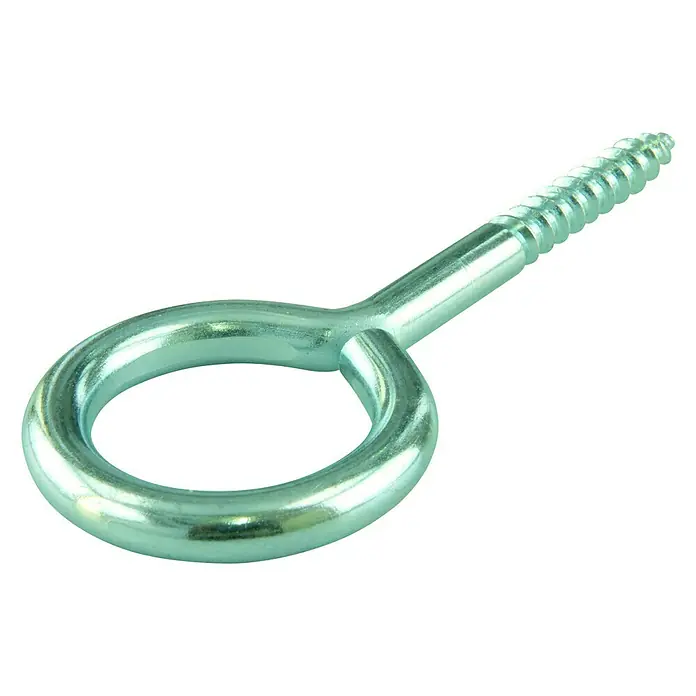

• 2 Ringschrauben zur Befestigung der Gummibänder

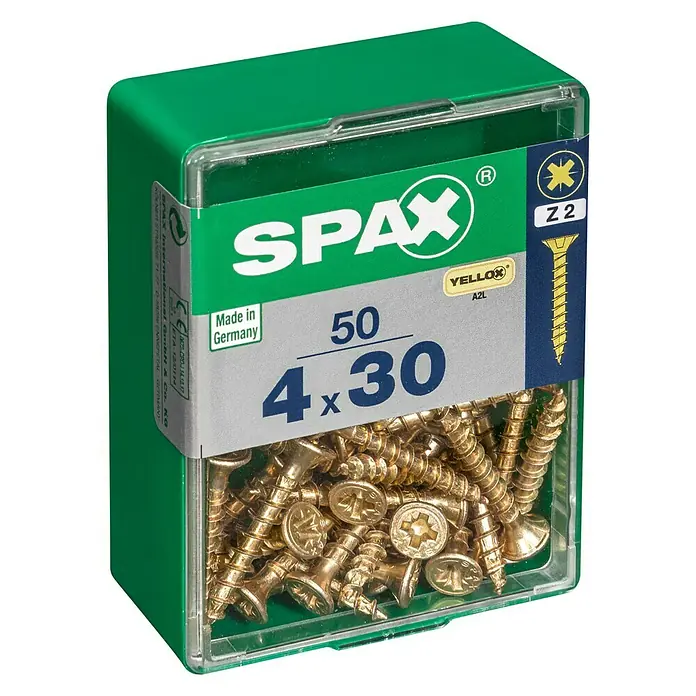

• Holzschrauben, 4 × 30 mm
• Holzleim

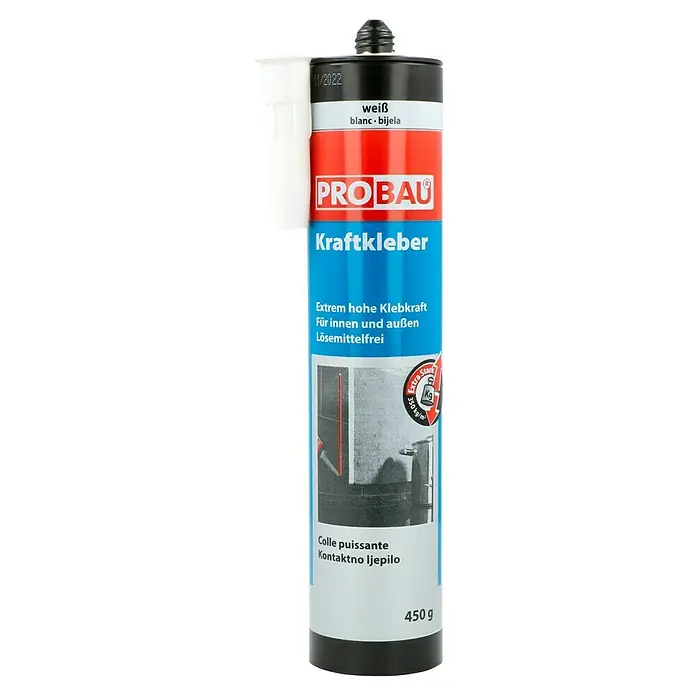

• Kraftkleber
• Sprühlack (Farbe nach Wunsch)
• Hartwachsöl

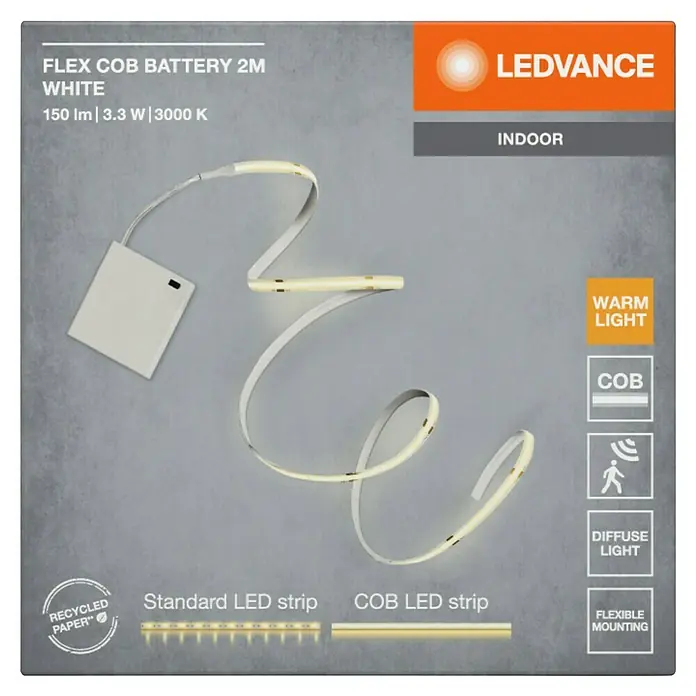

• LED-Band

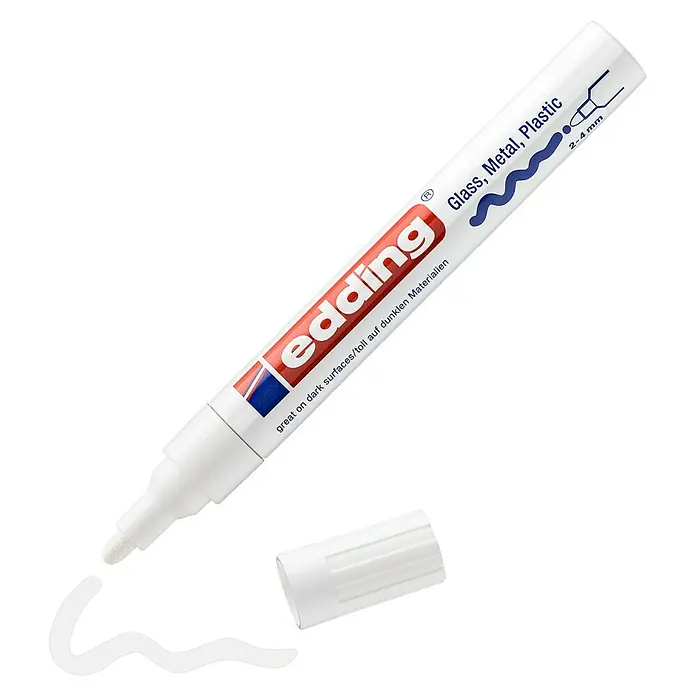

• Weißer Edding
• Schwarzer Edding

Benötigtes Werkzeug:

• Akkuschrauber
• Stichsäge
• Kappsäge
• Holzbohrer
• Schleifpapier
• Zwinge
• Kartuschenpresse
• Wasserwaage
• Winkelmesser
• Zollstock
• Bleistift

Zuschneiden der Holzteile

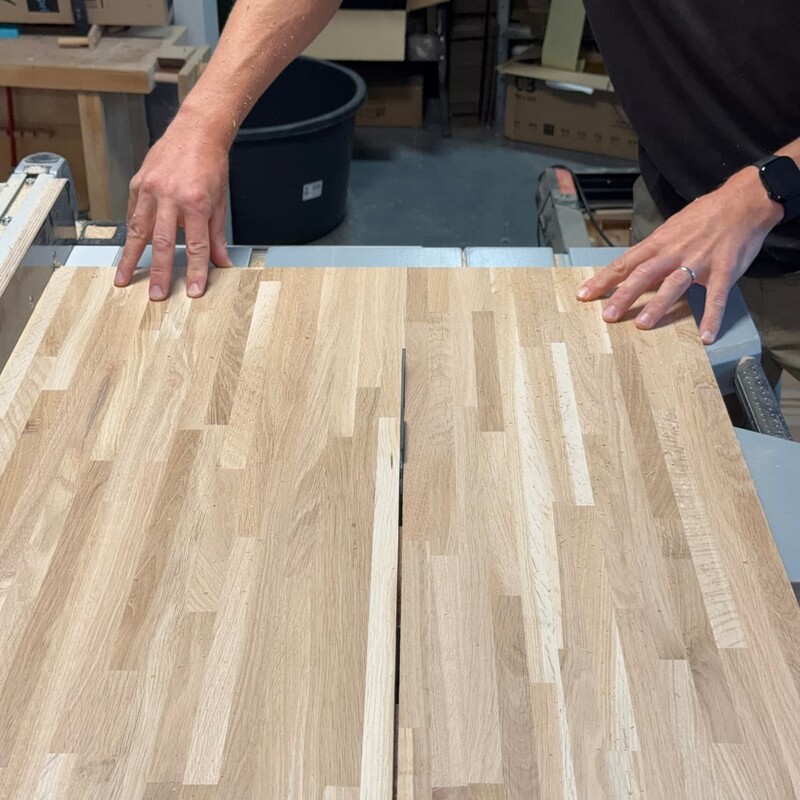

Als erstes schneidest Du alle Holzteile auf die benötigten Maße zu.

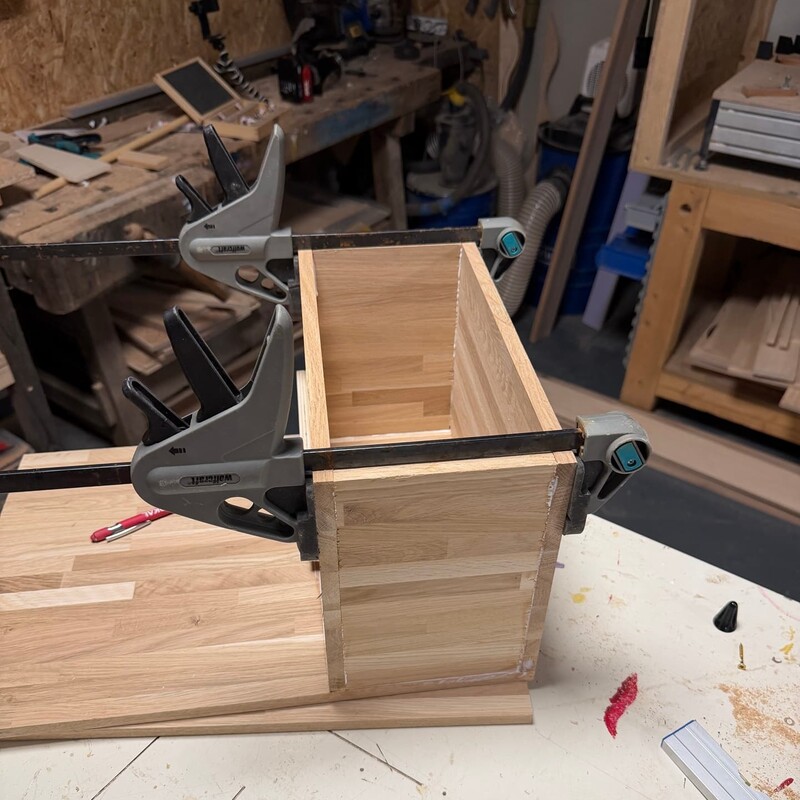

Dann verleimst Du die Seitenteile, den Boden, den Deckel und die inneren Trennbretter mit der Rückwand.

Aussparungen sägen

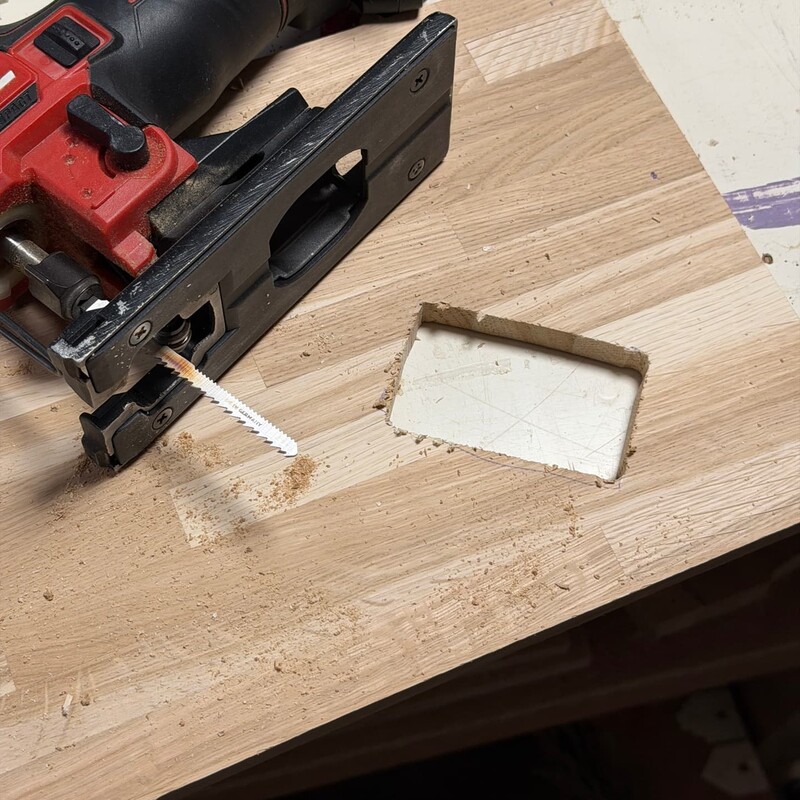

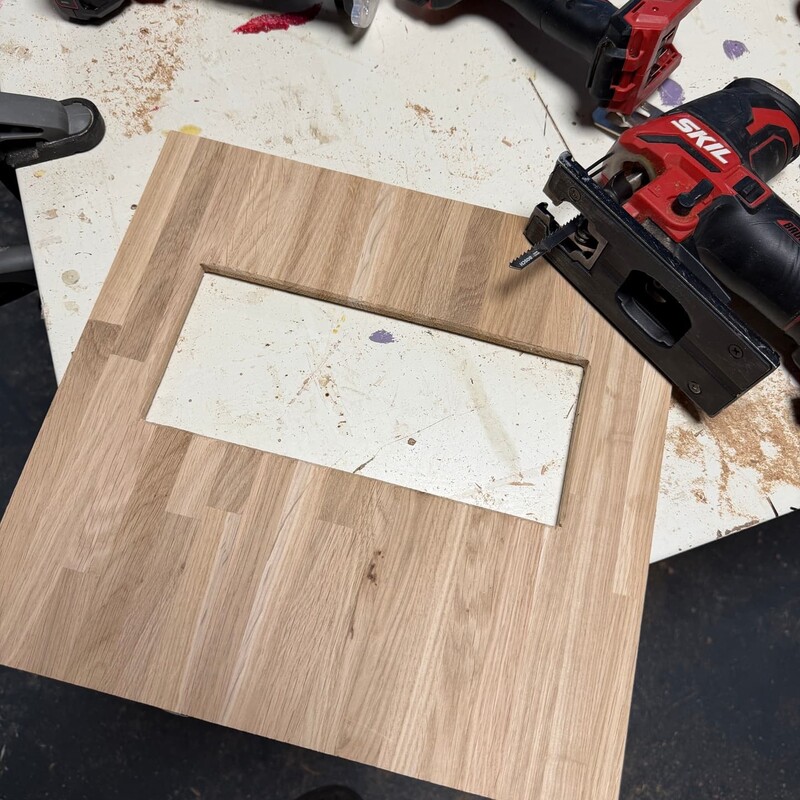

Jetzt sägst Du in das mittlere Trennbrett und in die Frontplatte jeweils eine Aussparung.

Fertige den dreieckigen Schieber an und befestige ihn mit einer Schraube als Drehpunkt.

Hebel anfertigen

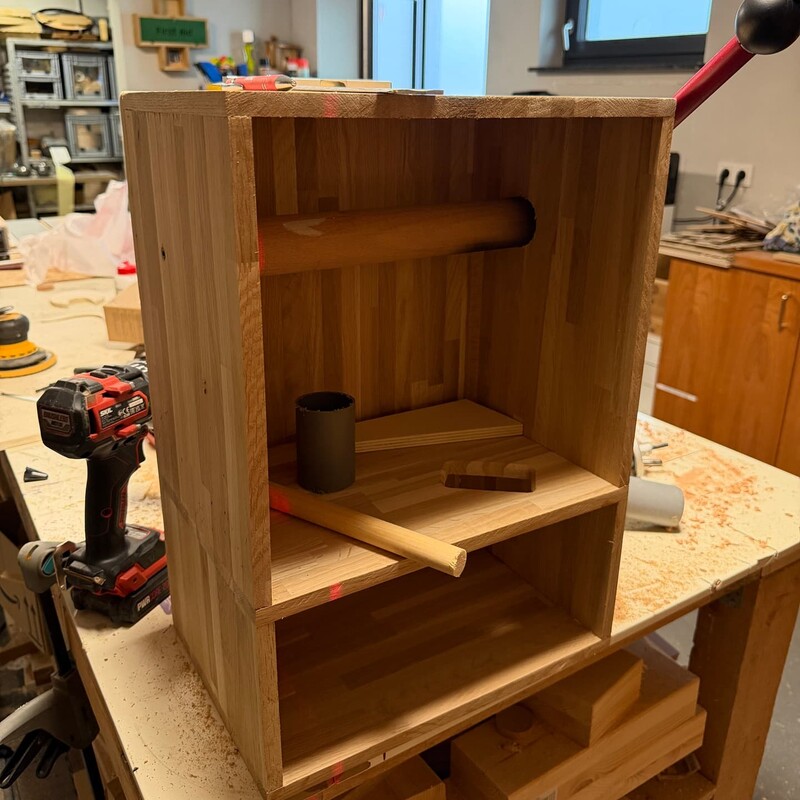

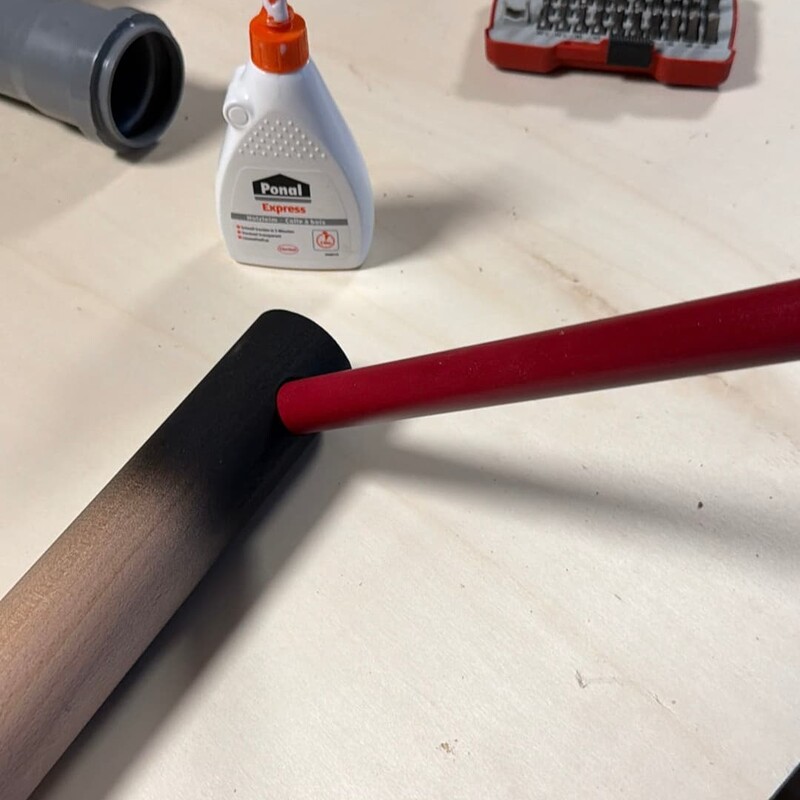

Als nächstes baust Du den Hebel aus einem 45 mm Rundholz, einer Holzkugel und einem 20 mm Rundstab.

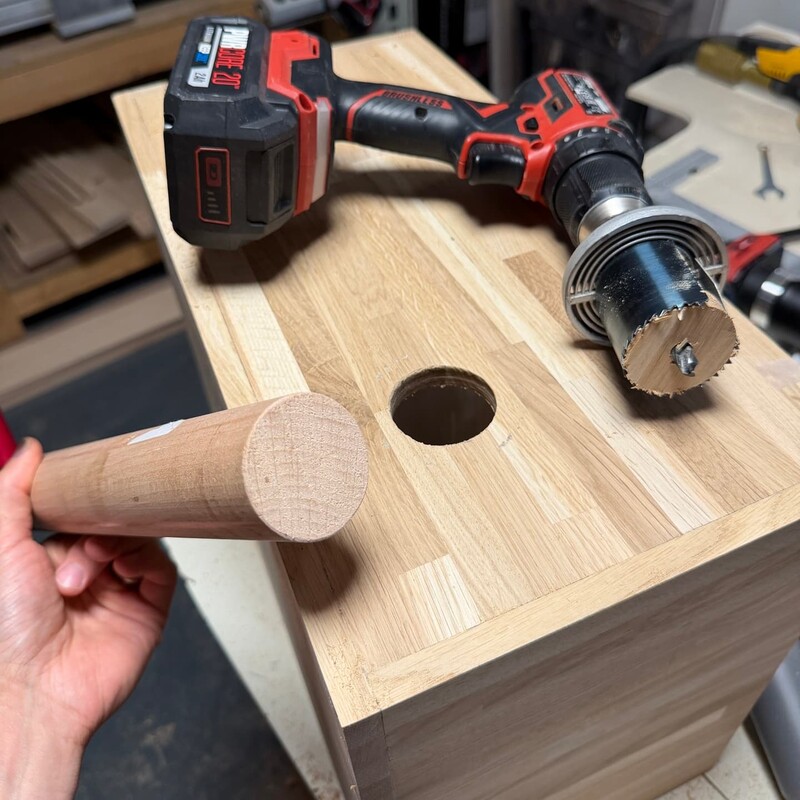

Dazu bohrst Du seitlich ein 45 mm Loch in den Korpus und setzt den Hebel ein.

Sichere den Hebel auf der gegenüberliegenden Seite mit einer Schraube, sodass er sich frei drehen kann.

Jetzt bohrst Du ein 20 mm Loch in den Rundstab und verbindest den Hebel mit dem Schieber.

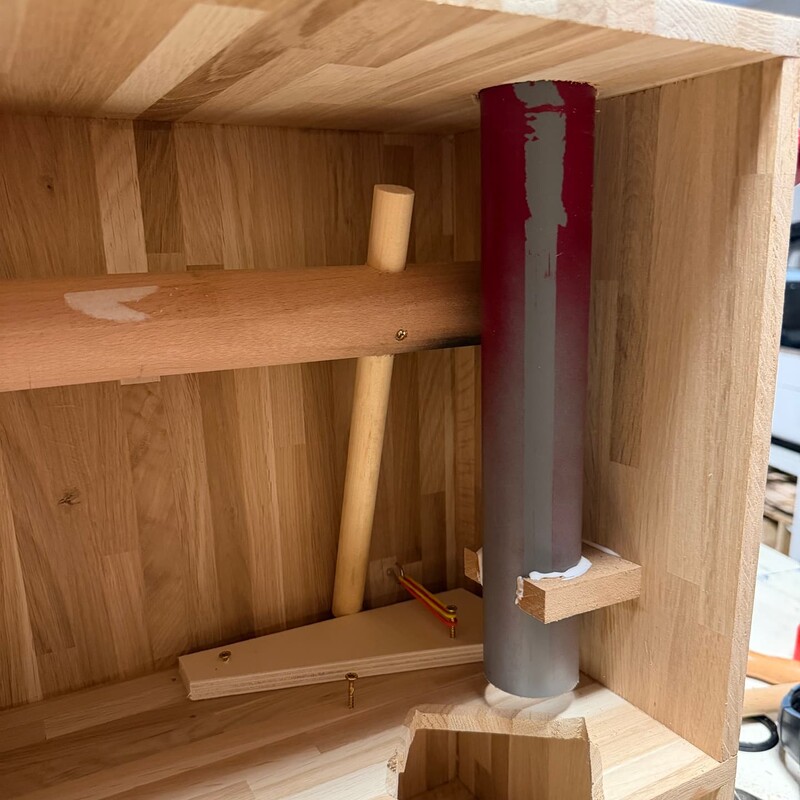

Schieber befestigen

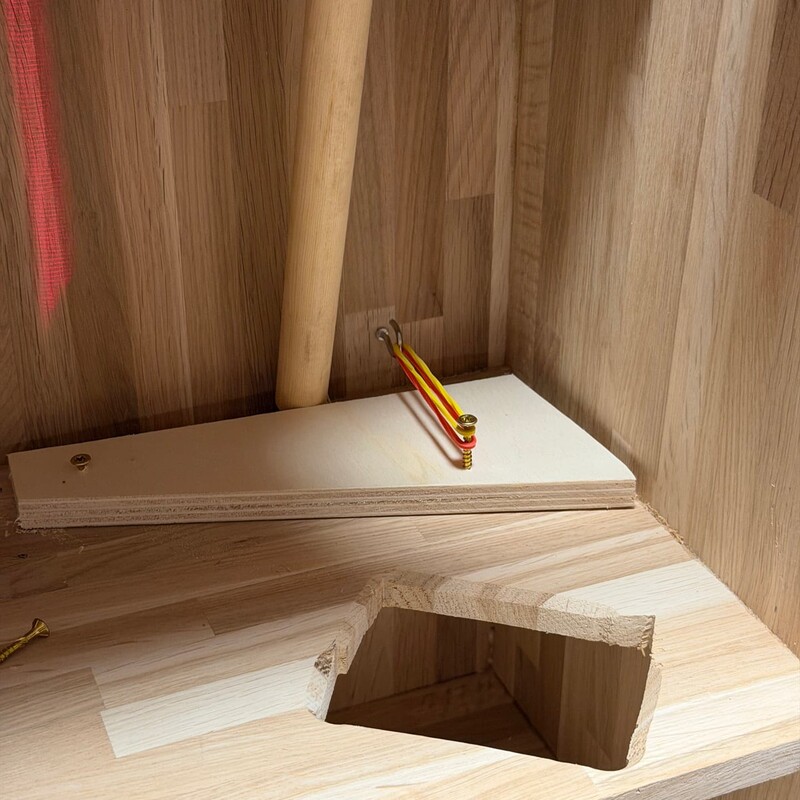

Nun befestigst Du den Schieber mit Gummibändern am Korpus, damit er automatisch in seine Ausgangsposition zurückkehrt.

Montiere mit einer Schraube einen Anschlag für den Schieber.

Jetzt lackierst Du das KG-Rohr in Deiner Wunschfarbe.

Bohre oben ein 50 mm Loch in den Korpus und setze das KG-Rohr ein.

Zum Schluss richtest Du das Rohr so aus, dass der Auswurf etwa 12 bis 13 mm über dem Boden endet.

Anfertigung der Rollen

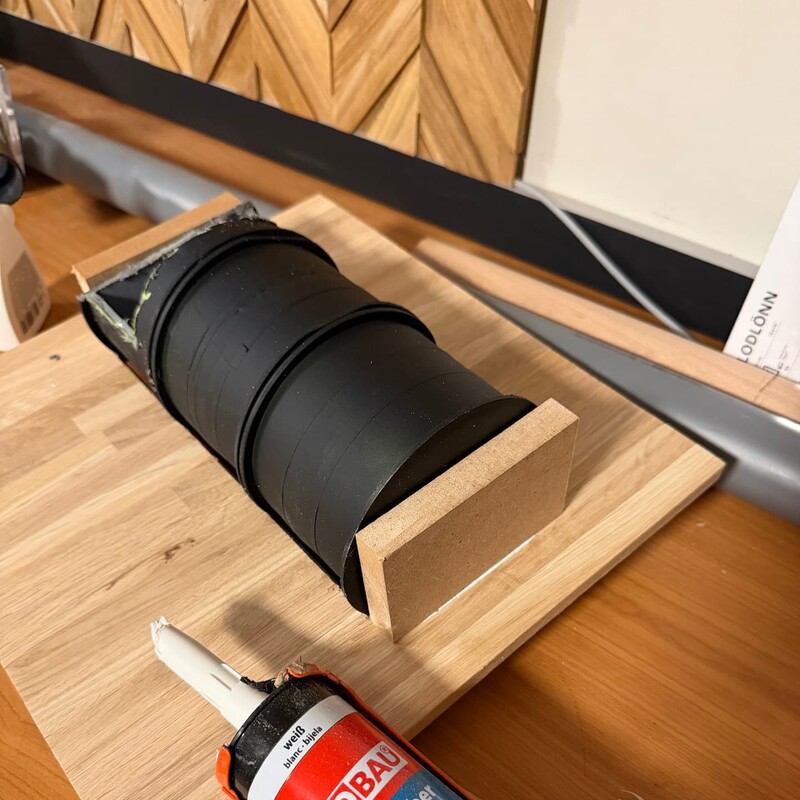

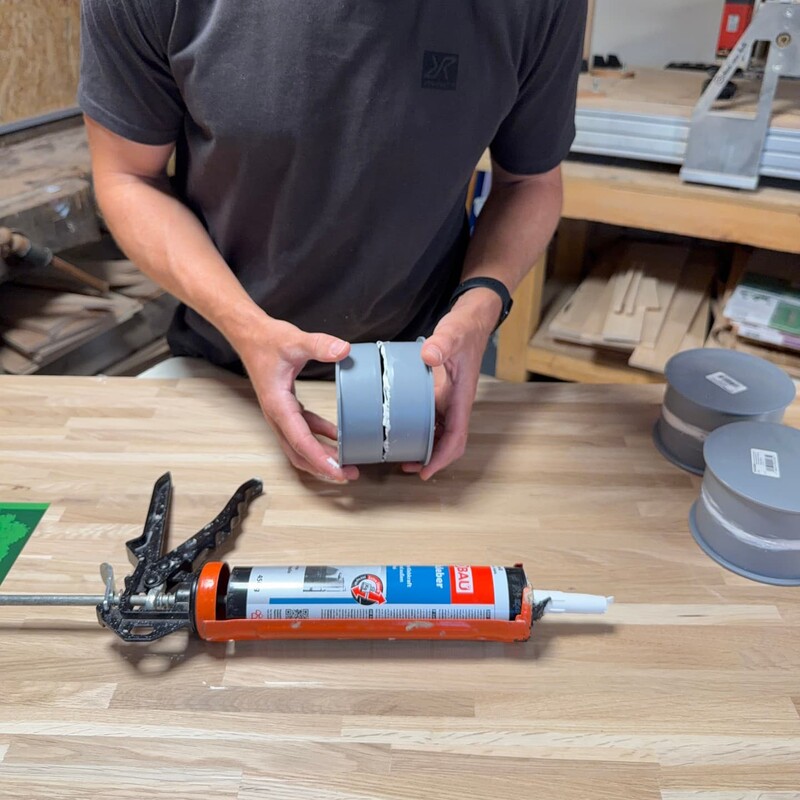

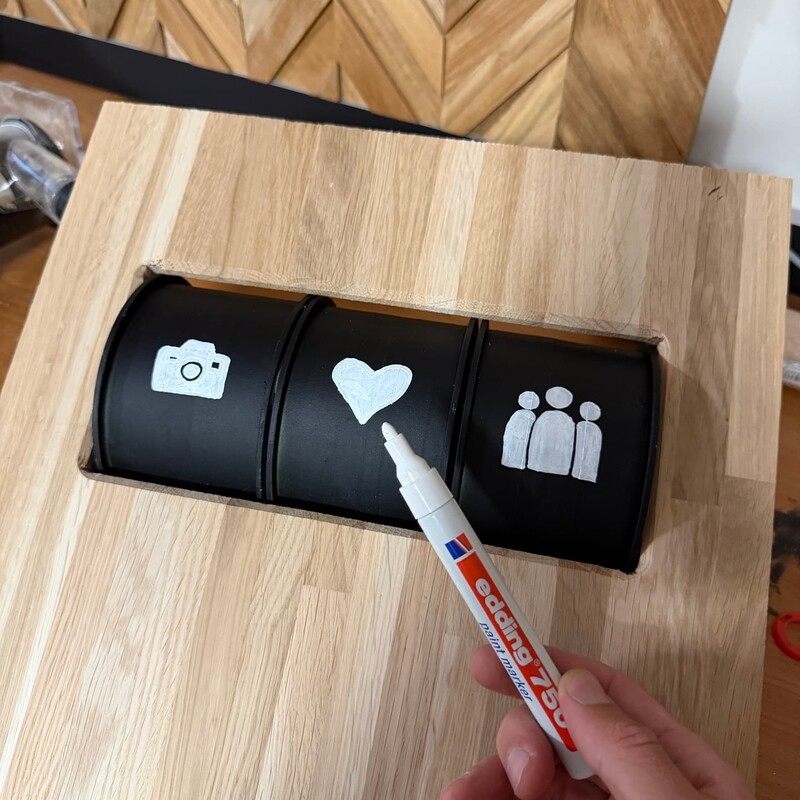

Jetzt verklebst Du jeweils zwei HT-Rohr-Endkappen miteinander und stellst daraus drei Rollen her. Dazu klebst Du die Rollen zusammen und lackierst sie anschließend schwarz. Zeichne mit einem weißen Edding die gewünschten Symbole auf die Rollen.

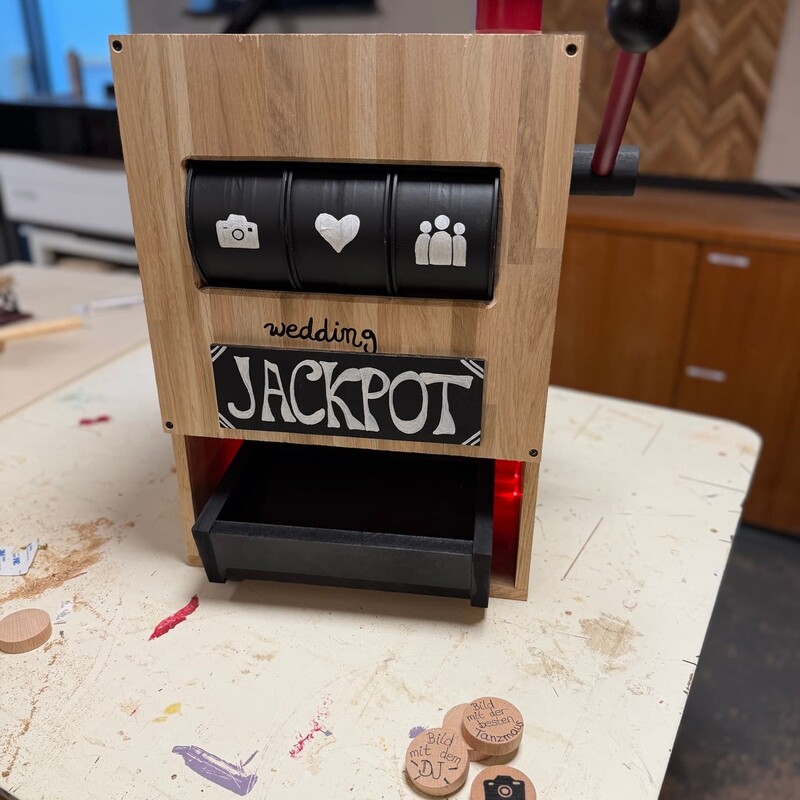

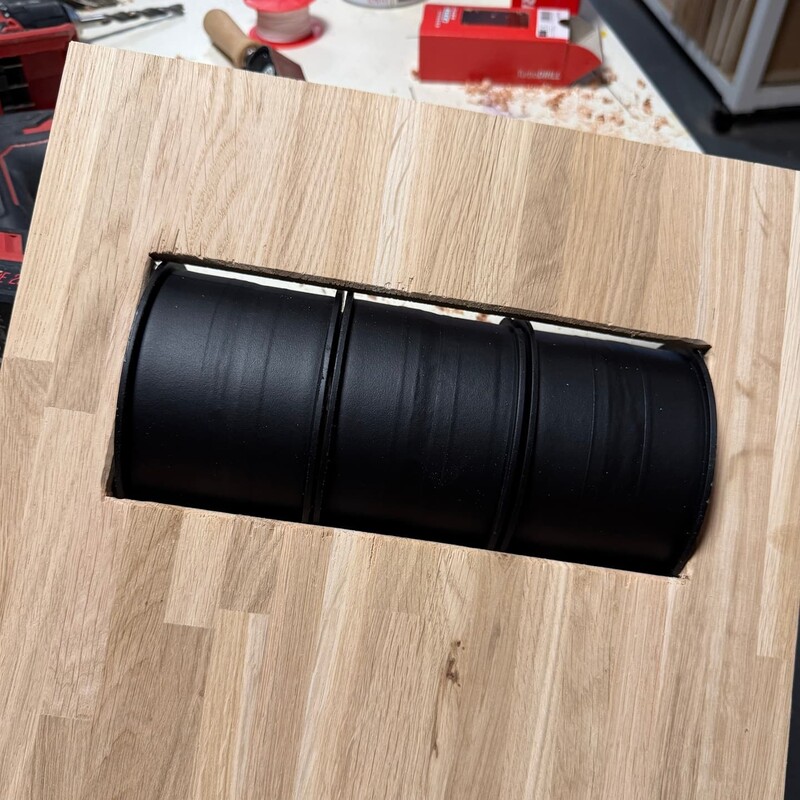

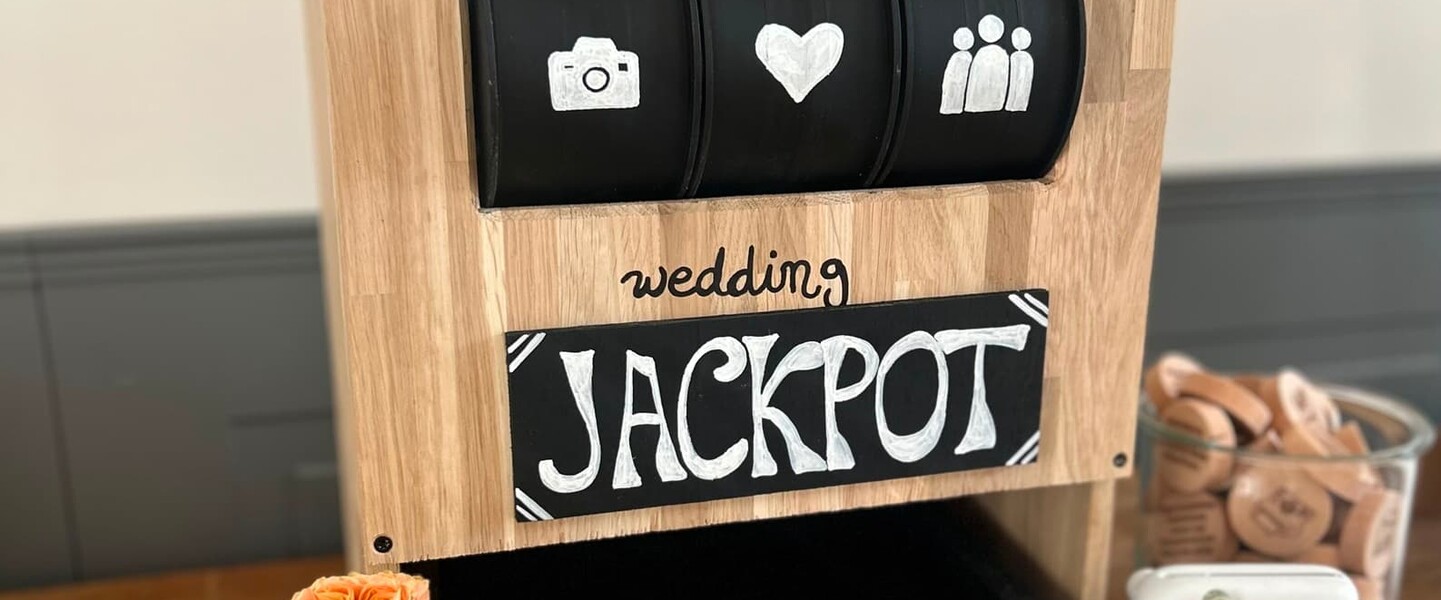

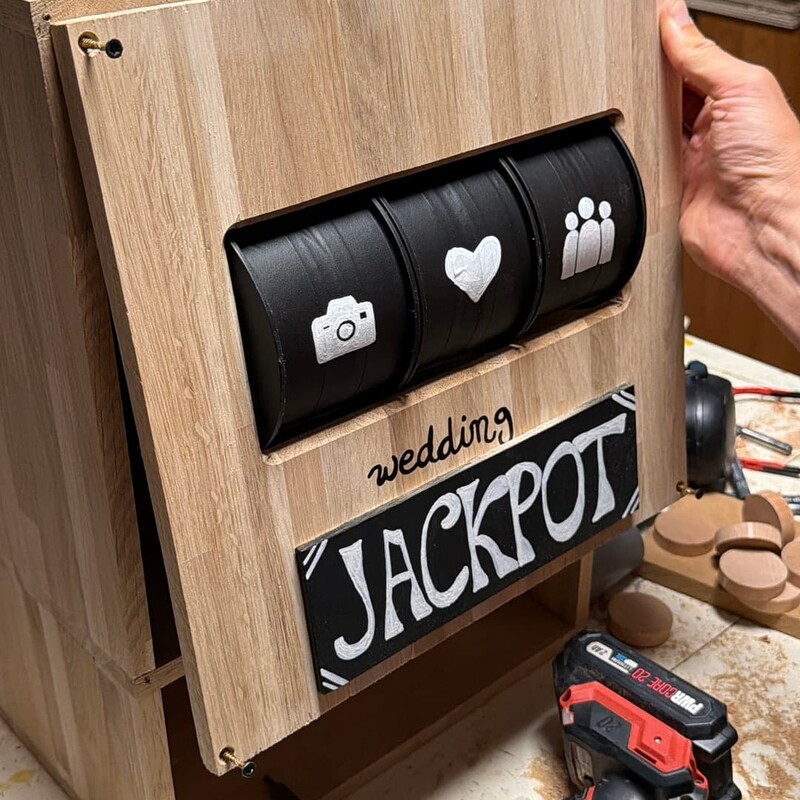

Nutze die Frontplatte mit dem großen Ausschnitt für die Rollen. Setze die Rollen ein und montiere die Frontplatte. Stelle aus Sperrholz ein Schild mit der Aufschrift „Wedding Jackpot“ her und befestige es.

Den unteren Bereich lässt Du als Auswurf offen.

Beleuchtung integrieren

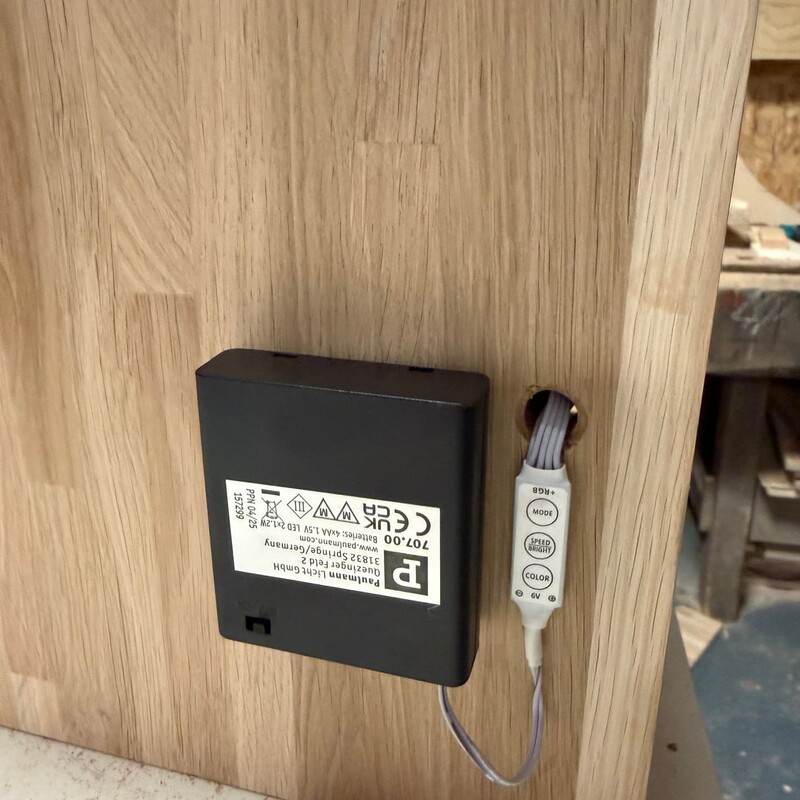

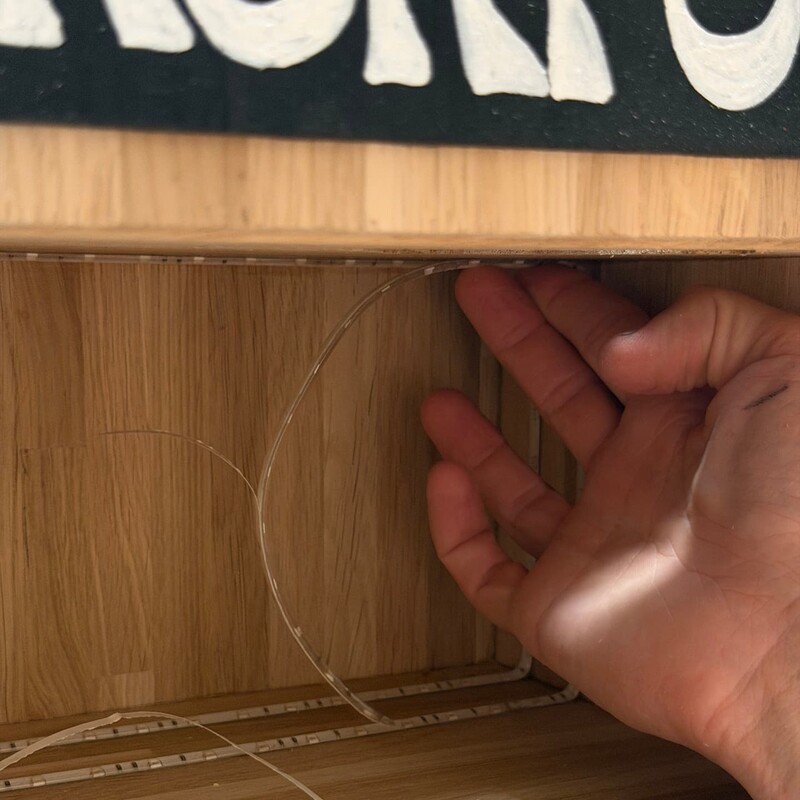

Als nächstes klebst Du das LED-Band in den Auswurf ein.

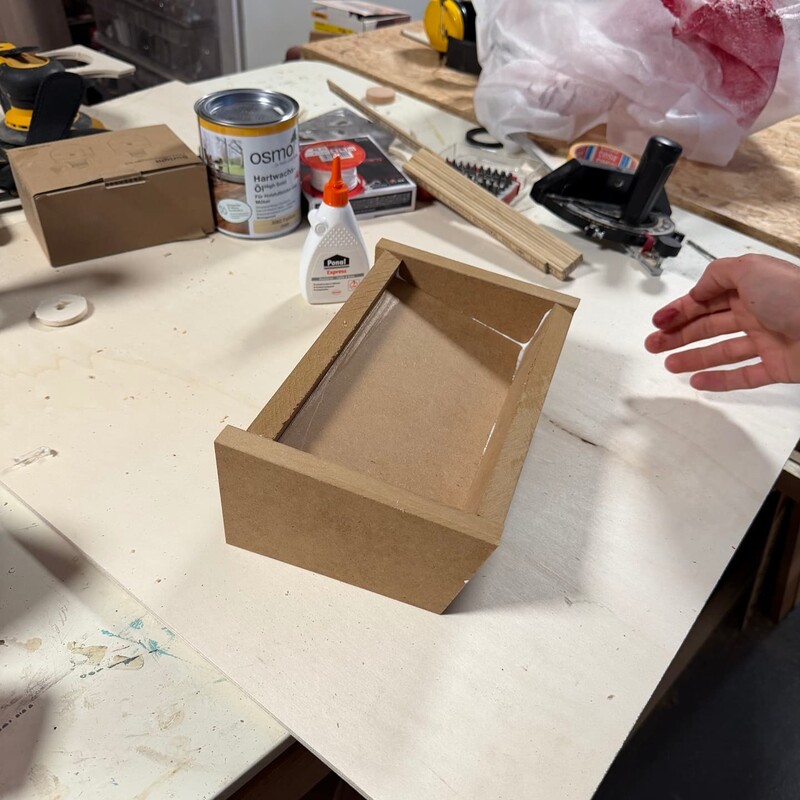

Baue den Auswurf aus MDF, lackiere ihn schwarz und montiere ihn anschließend.

Fotoaufgaben aufschreiben

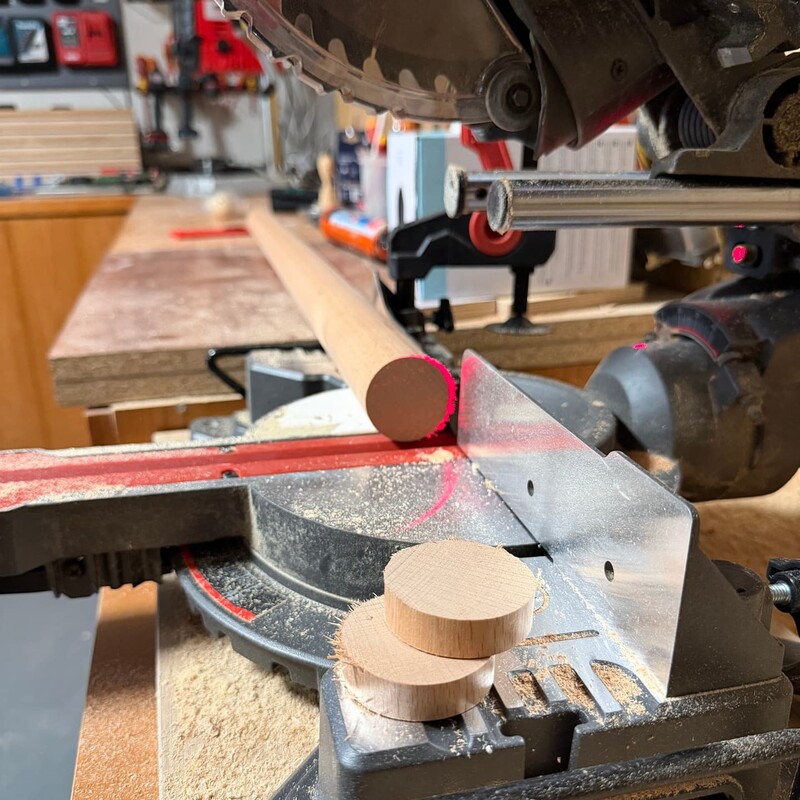

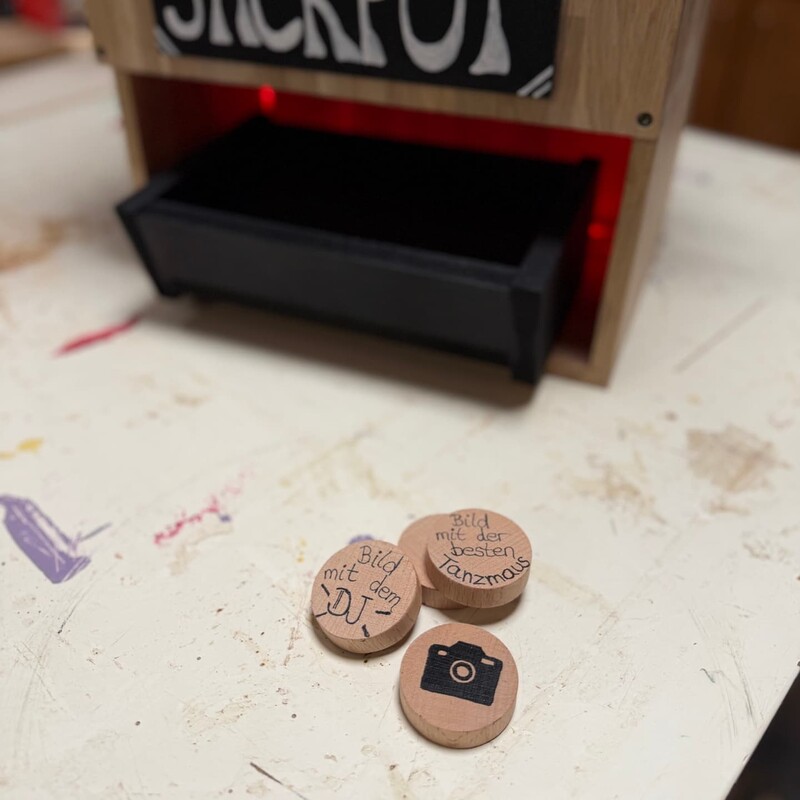

Jetzt sägst Du aus einem 45 mm Rundstab etwa 60 Holzscheiben ab.

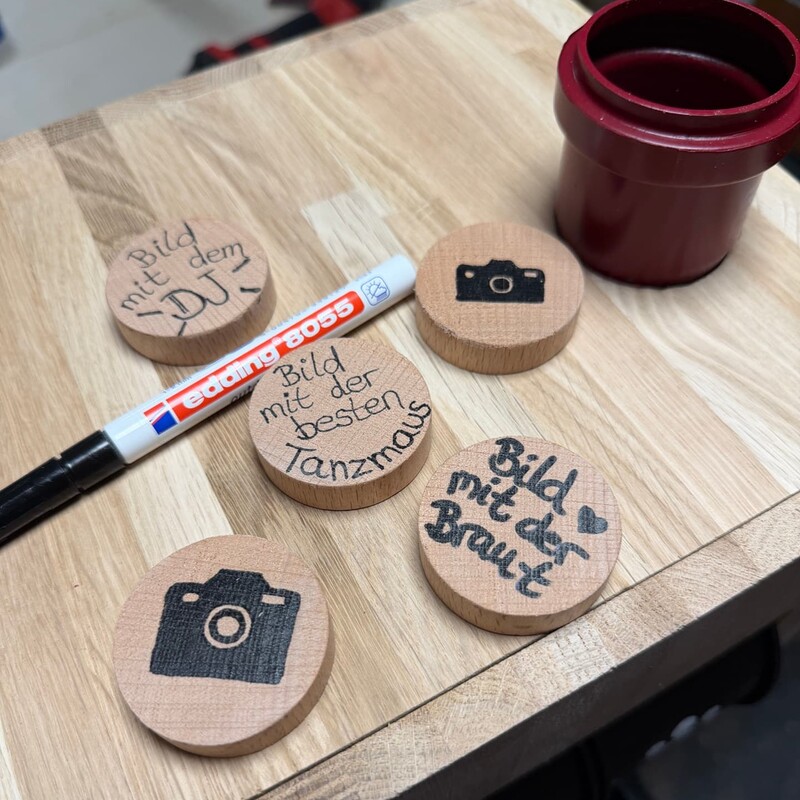

Schleife die Holzscheiben sorgfältig und schreibe mit einem Edding die Fotoaufgaben auf die Holzscheiben.

Fülle die fertigen Holzscheiben über das KG-Rohr in Deinen Automaten ein.

Holzschutz auftragen

Zum Schluss behandelst Du den gesamten Korpus mit einem Hartwachsöl.

Prüfe abschließend die Funktion des einarmigen Banditen und mache ihn einsatzbereit.
